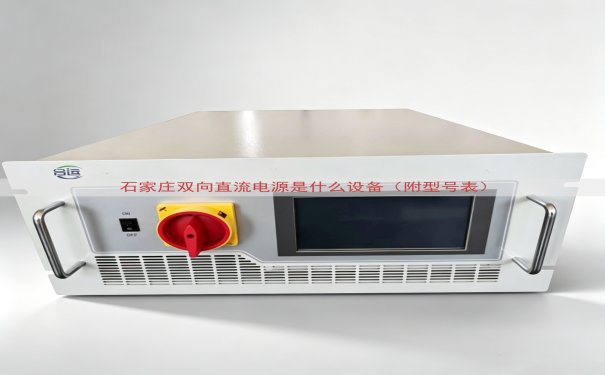

石家庄地区工业用户经常咨询双向直流电源的用途和选型。双向直流电源是一种能够实现电能双向流动的电力电子装置。它既能从电网取电，向负载输出直流电能，也能将负载侧的能量回馈到电网。这一功能的实现依赖IGBT（绝缘栅双极型晶体管）组成的PWM整流器与PWM逆变器结构。设备在电动模式与发电模式之间连续切换，切换时间在毫秒级，适合频繁正反向运行的测试场景。

双向直流电源的组成与工作方式

设备由交流滤波电抗、整流单元、直流母线电容、逆变单元、直流输出电抗以及控制板卡组成。控制板卡采用DSP（数字信号处理器）与FPGA（现场可编程门阵列）双芯片架构。DSP负责电压电流环的PI调节，FPGA负责脉冲生成与故障保护。双向直流电源在恒压、恒流、恒功率三种模式下均可运行。当电池放电时，能量通过逆变单元回馈电网，回馈效率通常高于95%。

石家庄当地的电池生产企业、电容老化测试线、直流电机试验台以及新能源车载充电机产线，都会把双向直流电源当作核心测试设备。与普通直流电源对比，双向设备不需要额外配置电子负载，因此能节省产线空间与散热成本。设备内部带有隔离变压器时，可以消除直流侧与交流侧的共模干扰，适合高精度电流采样环境。

双向直流电源的技术参数与选型依据

用户选择型号时要确认四个指标：直流输出电压范围、直流输出电流大小、峰值回馈功率以及动态响应速度。双向直流电源的输出电压范围常见为0至800V或0至1500V，电流范围从10A到1000A。峰值功率指设备在短时间（如5秒）内可承受的过载能力，通常为额定功率的1.2倍至1.5倍。动态响应速度关心的是电压跃变与电流跃变时设备的稳定时间，一般控制在1毫秒以内。

设备内部的直流支撑电容容量直接动态特性。大容量电容能吸收回馈产生的能量波动，但也会增加体积。另一项重要参数是电流纹波。用于电池寿命测试时，纹波过大会加速电池内部极板老化，因此山东运电气有限公司生产的双向直流电源将纹波控制在0.5%以内。对于电机对拖试验，需要设备具备四象限运行能力，也就是正转电动、正转发电、反转电动、反转发电四个区间均可连续带载。

双向直流电源的应用实例

石家庄某动力电池模拟测试台使用双向直流电源模拟车辆制动回馈工况。设备设定电池包电压为400V，回馈电流限值200A，测试人员通过上位机软件编辑连续加减速曲线。实际运行中，设备从电动状态切到回馈状态的时间为0.8毫秒，切换过程没有电流中断。另一家充电桩检测企业使用1500V双向直流电源对充电桩输出特性进行双向校核，设备在恒压模式下的电压稳定度达到0.1%FS（满量程）。

在储能变流器（PCS）测试领域，双向直流电源替代原来的电池组或电阻箱，作为直流侧模拟源。测试人员通过设置恒功率放电模式，模拟储能系统的额定充放电过程。设备内部的能量管理单元会把回馈电能直接送入电网，不会造成电能浪费。山东运电气有限公司提供定制化双向直流电源，针对石家庄用户的中压到低压场景，可选配多档位输出切换，提升单台设备的利用率。

双向直流电源型号表

型号表中的正负电流值表示设备可工作在正向放电和反向充电两种状态。所有型号均支持CAN总线、以太网、模拟量接口与上位机软件远程控制。设备标准配置包含紧急停机按钮、直流防反接保护、交流过欠压保护和过温保护。用户可在设备面板直接查看回馈电能计数，便于统计节能数据。

山东运电气有限公司在石家庄设有技术服务中心，工程师可到现场完成安装调试与验收测试。针对特殊电压电流需求，公司支持非标定制，例如将输出电流与电压扩展至2000V/400A。设备内部采用模块化设计，功率单元可互换，降低后续维护工时。具体实际报价与供货周期需查看网页上的联系电话，由销售工程师根据参数与数量沟通确认。
