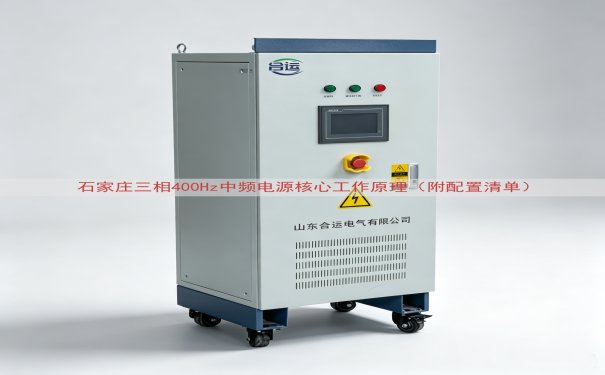

石家庄三相400Hz中频电源核心工作原理

石家庄做航空附件维修、军工配套、电机检测和雷达设备调试的单位，经常会碰到一个电源问题：市电是三相380V/50Hz，设备要的却是三相400Hz。中间这道转换，靠的就是三相400Hz中频电源。它的主干路径是交—直—交，先把工频交流整流成直流，再把直流逆变成400Hz三相交流。整条链路看起来不长，但每一级的取值都会输出波形、带载能力和长期运行的稳定性。

一、输入整流与直流母线

输入侧多采用三相全桥整流。小功率机型用二极管不控整流加预充电阻，结构简单、成本低；中大功率机型用可控硅调压整流，上电冲击电流可控，直流母线电压也能按需调整。整流之后接LC滤波网络，把6脉波带来的纹波压下去。母线电容的容量和耐压决定了突加负载时母线跌落多少，400Hz输出的逆变开关频率高，母线纹波频率同步抬升，电容的等效串联电阻要挑小一些的型号，否则电容自身发热明显。

二、逆变桥与调制方式

逆变级用IGBT模块或IPM智能模块搭三相全桥，^[1]调制上以SPWM和SVPWM为主。载波频率一般落在10kHz到20kHz区间，载波比越高，输出波形的台阶越细，后级滤波电感和电容就能做得更小。三相之间相差120度，由DSP定时器的三路互补通道配合死区时间实现。死区设小了上下桥臂容易直通，设大了低压轻载时波形畸变明显，常见取值在2到4微秒，并配合死区补偿环节把输出电压拉回来。

三、输出隔离与滤波

逆变出来的方波要经过输出隔离变压器升压或隔离，再经LC低通滤波取出400Hz基波。400Hz基波频率是50Hz的8倍，同样的截止频率要求下，滤波电感和电容的取值可以小很多，这也是400Hz电源体积和重量能压下来的原因。变压器磁芯多选非晶或铁氧体材料，铁损和温升是设计时的重点。输出端取三相电压、电流信号回送控制板，构成双闭环。

四、闭环控制与保护环节

控制板以DSP或高速单片机为核心，电压外环稳住幅值，电流内环限制冲击电流，保证突加突卸负载时电压恢复时间和跌落幅度处在允许范围内。频率基准由晶振分频得到，稳定度可以做到±0.01%。保护项目包括过压、欠压、过流、短路、过温、缺相，出现故障时先封锁驱动脉冲，再断开输出接触器。面板上显示三相电压、三相电流、频率、功率因数等参数。

五、三相400Hz中频电源配置清单

六、石家庄现场的几个实际情况

石家庄夏季机房温度偏高，功率柜内温度上到45℃以上并不少见，IGBT结温和母线电容寿命都受，风道设计和风机冗余在本地项目里分量不轻。冬季供暖期室内干燥，粉尘和静电对控制板的干扰也会出现。本地电网在用电高峰时段电压有波动，380V跌到360V左右的情况遇到过，输入侧欠压保护和母线电压补偿要留出余量。石家庄及周边航空维修、军工科研、高校实验室、电机制造企业的负载类型差别大，有带整流性负载的，有带感性负载的，也有做电机对拖试验的，输出滤波和限流参数要按实际负载配。

七、整机对接与报价方式

山东运电气有限公司长期做中频电源整机与配套部件，输入输出制式、功率等级、机柜形式、控制方式都可以按现场条件组合。三相400Hz中频电源的价格随功率、输出电压等级、是否带隔离变压器、机柜防护等级变化，网上不方便直接标价，实际报价请查看网页上的电话进行沟通，把负载类型、功率、输入电压和安装位置说清楚，对接起来会快很多。
