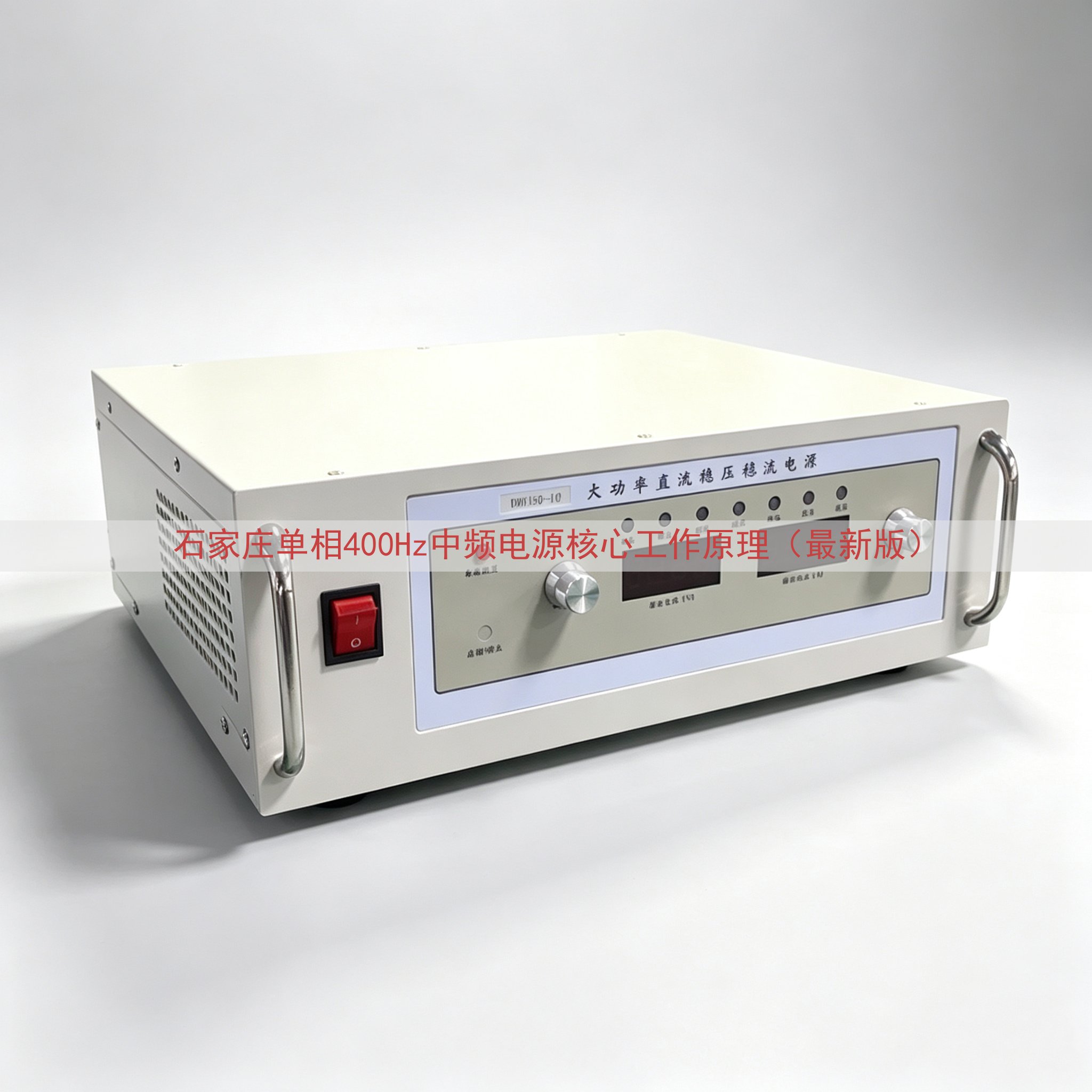

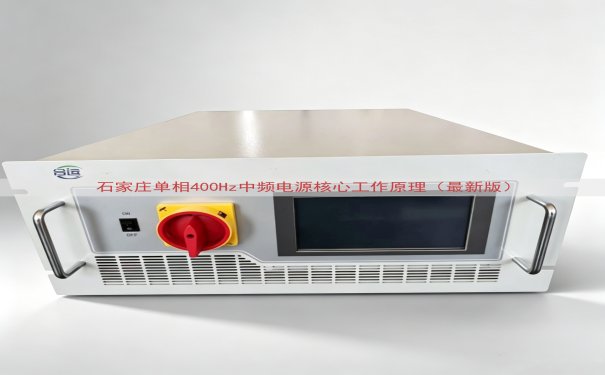

石家庄地区的航空地面保障、雷达配套、精密测量设备以及部分机床控制场合，对单相400Hz中频电源有持续需求。这类设备把市电50Hz交流电转换成400Hz单相交流电，输出波形接近正弦，频率稳定度高。山东运电气有限公司在石家庄长期供货，下面按整机电路顺序说明它的工作过程。

一、整机电路的组成顺序

单相400Hz中频电源的主电路由输入整流、直流滤波、逆变桥、中频变压器、输出滤波五个部分依次连接，控制电路与保护电路独立供电。市电进入机柜后先经过断路器与交流接触器，再进入整流环节。整个能量通道按交流到直流、直流到高频交流、高频交流到中频交流的方向走。

环节	器件	完成的工作
输入整流	整流桥、软启动电阻	把50Hz交流变成脉动直流
直流滤波	电解电容、均压电阻	平滑直流母线电压
逆变桥	IGBT或MOSFET模块	把直流变成高频方波
中频变压器	铁氧体或非晶磁芯	降压并实现输入输出隔离
输出滤波	滤波电感、滤波电容	滤除高次谐波，得到400Hz正弦波

二、整流与直流母线的形成

市电先经过EMI滤波电路，抑制电网侧的传导干扰，随后进入单相全控或半控整流桥。合闸瞬间，软启动电阻串入回路，限制电容充电电流，延时数秒后接触器短接电阻，设备进入正常工作状态。整流桥输出的脉动直流送到直流母线，母线电容把电压抬升并维持在平稳数值。母线电压的高低直接决定后级逆变输出能力，一般按输出额定电压的1.3倍到1.5倍设计。

母线电容两端并联均压电阻，让串联电容的分压保持一致。泄放电阻在停机后把电容储存的电荷放掉，保证检修人员接触端子时的安全。直流母线电压由控制板实时采样，超过设定上限时立即封锁逆变驱动信号。

三、逆变桥的开关过程

逆变桥是整机的核心。单相输出采用H桥结构，四个开关管分成两组，对角管同时导通、另一组同时关断。驱动电路给出互补的脉冲信号，两组开关管轮流工作，直流母线电压被切成幅值相等、方向交替的方波。方波的频率由控制板上的振荡电路或数字芯片决定，调节这个频率就改变了输出频率。

开关管在导通与关断之间存在过渡过程，驱动电路设置死区时间，避免同一桥臂上下管同时导通造成直通。死区时间通常取1微秒到3微秒，取值过大会让输出波形畸变，取值过小则失去保护作用。山东运电气有限公司在装配环节对死区时间逐台校准，保证波形对称。

四、400Hz频率的形成与稳定

输出频率的基准来自晶体振荡器，经过分频和计数后形成400Hz方波基准。控制电路把实际输出频率与基准比较，偏差通过反馈回路修正开关管的开关周期。负载从空载变到满载时，频率漂移一般控制在正负0.5%以内，满足航空与仪表类负载的要求。

参数名称	常见取值	说明
额定容量	1kVA至30kVA	按负载功率选取
输入电压	单相220V	允许一定范围波动
输出电压	0至115V或0至220V	可调或固定
输出频率	400Hz	固定输出
波形失真度	小于3%	线性负载条件下
效率	85%至92%	与容量和负载率有关

五、中频变压器与输出滤波

逆变桥输出的高频方波送到中频变压器一次侧。变压器把电压降到负载需要的数值，同时把输入与输出在电气上隔开。磁芯材料选用铁氧体或非晶带材，工作频率高，体积比工频变压器小很多。二次侧输出的方波经过LC滤波网络，电感阻挡高频分量，电容旁路谐波电流，负载两端得到400Hz正弦电压。

滤波电感的气隙和匝数决定滤波效果，电容容量空载电压的稳定性。输出端并联电压采样电路，把实际电压反馈到控制板，控制板调整脉宽，使输出电压在负载变化时保持平稳。

六、保护与散热部分

设备设有过流、过压、欠压、过热、短路几类保护。电流互感器或霍尔传感器采集母线电流与输出电流，采样值超过阈值时，控制板在微秒级时间内封锁驱动信号，同时点亮故障指示灯。功率器件安装在铝制散热器上，风冷机型配轴流风机，强迫空气流动带走热量。散热器温度由热敏电阻监测，温度过高时先降额运行，继续升高则停机。

七、现场使用中的匹配环节

石家庄用户在选择单相400Hz中频电源时，需要核对负载的启动电流、功率因数以及是否带整流性负载。感性负载和整流性负载对波形较大，容量要留出余量。设备接入电网前应确认现场配电容量、接地方式与线径是否匹配，输出线尽量短，减少压降和干扰。

山东运电气有限公司提供石家庄地区的选型沟通、安装指导和后续维护。设备的实际成交价格随容量、配置、防护等级变化，页面不标注固定数值，有需要的用户可查看网页上显示的联系电话，与工作人员沟通具体报价与货期。

八、运行状态与日常观察点

设备运行时，面板显示输出电压、电流、频率三项数值，三者稳定说明工作正常。听到风机声音异常、闻到焦糊气味、看到故障灯亮起，应停机检查。长期存放后重新通电，先空载运行一段时间，确认输出正常再接入负载。定期清理散热风道内的灰尘，检查接线端子有无松动，这些动作直接设备寿命。
