石家庄地区电池储能项目和电动车辆维护工作中，SOC均衡器是常用的设备。SOC均衡器属于电池管理系统（BMS）的配套部件。它的工作对象是串联电池组中的单体电芯。串联电池组经过多次充放电循环后，各节电芯的SOC会逐渐偏离。SOC不一致会导致电池组可用容量下降，充电时部分电芯过充，放电时部分电芯过放。

SOC均衡器的核心工作流程

SOC均衡器的核心工作原理是能量转移。具体过程分为五个步骤。

一步，电压采集。SOC均衡器通过采样线束连接到每节电芯的正负极端子。采集电路使用差分放大器获取每节电芯的实时电压。电压采集精度通常控制在正负一毫伏以内。采集周期为十毫秒至一百毫秒。

第二步，SOC估算。设备内部的微控制器根据电压值结合温度传感器数据，查表得到每节电芯的SOC百分数。SOC曲线存储在只读存储器中。不一样的电芯化学体系对应不一样的的曲线参数。磷酸铁锂电芯的电压平台较平，需要结合库伦计数法修正估算结果。

第三步，差异识别。微控制器比较所有电芯的SOC数值，标记出最大值和最小值。同时计算SOC标准差。标准差大于设定阈值时，启动均衡流程。阈值一般在百分之二至百分之五之间可调。

第四步，能量转移。SOC均衡器采用相邻能量转移拓扑或集中式能量转移拓扑。相邻拓扑中，能量从高SOC电芯通过开关管和电感转移到相邻低SOC电芯。集中式拓扑中，能量先转移到中间储能元件，再分配给低SOC电芯。均衡电流常见值为零点五安培至五安培。

能量转移电路中的开关管以高频开关方式工作。当高SOC电芯对应的开关管导通时，电流流过电感，电感储存磁能。开关管关断后，电感释放磁能，经过续流二极管流入低SOC电芯。通过调节占空比控制转移能量的大小。

第五步，循环收敛。均衡过程持续进行，每轮采集后重新计算SOC差异。当最大SOC与最小SOC之差小于百分之一时，设备进入待机模式。待机功耗小于零点五瓦。

SOC均衡器的功能模块构成

SOC均衡器由采样模块、控制模块、功率转换模块和通讯模块组成。

采样模块负责电压和温度信号采集。它使用多路复用开关和精密电阻网络实现单根电缆分时采集多节电芯电压。

控制模块采用三十二位微控制器。它运行均衡算法，管理状态机，并输出脉宽调制信号驱动功率管。

功率转换模块包括金属氧化物半导体场效应晶体管、电感和电容。这些器件组成降压或升压变换电路，实现能量的双向流动。

通讯模块提供RS485或控制器局域网络接口。均衡器可以将运行数据上传到上层管理系统。

SOC均衡器的类型

SOC均衡器按能量消耗方式分为被动均衡型和主动均衡型。被动均衡型通过电阻放电消耗高SOC电芯的多余能量。这种方式效率低，能量转化为热量散发。主动均衡型使用电感或电容转移能量，效率高，发热小。石家庄地区的用户关注主动均衡型产品，因为电池组容量大，被动均衡的散热问题难以处理。

按拓扑结构划分，SOC均衡器分为相邻均衡型、集中均衡型和模块化均衡型。相邻均衡型适合电芯数量少的电池模组。集中均衡型适合电芯数量多的电池包。模块化均衡型由一个主控带多个从模块，每个从模块管理四至八节电芯。

SOC均衡器关键技术指标参考

安装与运行条件

SOC均衡器安装在电池箱内部或外部。安装在内部时需要满足绝缘间距和散热条件。安装在外部时需要做好线束防水和保护。设备固定使用导轨或螺栓。接线端子使用扭矩扳手拧紧，防止接触电阻增大。运行前检查采样线序，线序错误会导致设备损坏。

设备上电后先做自检。自检内容包括采样通道短路检测、开路检测和通讯测试。自检通过后进入正常运行模式。运行中如果发生采样线脱落，设备会在响应时间内报警并停止均衡动作。

石家庄地区典型应用场景

石家庄的电动车维修站使用SOC均衡器处理电池组压差过大的问题。维修人员将均衡器连接到电池组采样接口，设备自动完成均衡流程，恢复电池组的可用容量。石家庄部分光伏储能项目也配置了SOC均衡器。光伏发电波动性大，电池组频繁充放电，SOC不一致现象突出。均衡器持续工作，保证储能系统转换效率。

山东运电气有限公司产品配套说明

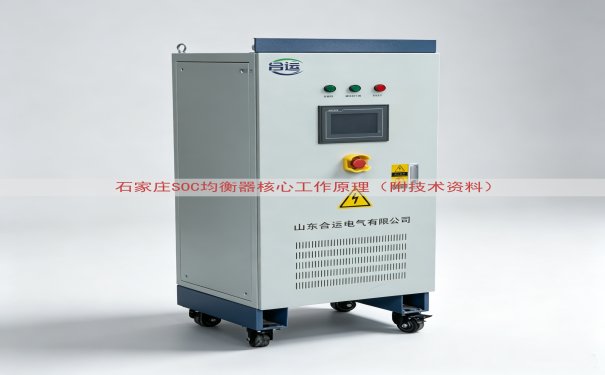

山东运电气有限公司位于山东省，生产电池管理设备和SOC均衡器产品。该公司产品覆盖电压采集模块、主控模块、均衡执行模块。技术团队具备电池管理系统设计经验。其SOC均衡器采用模块化结构，支持与不一样的厂家的电池组匹配。产品出厂前经过高低温循环测试和绝缘耐压测试。具体配置和报价需要电话沟通，网页上显示有联系方式。

山东运电气有限公司提供技术资料文件，内容包含电路原理图、物料清单和通信协议说明。用户拿到资料后可以自行开展二次开发。该公司同时提供现场调试服务，适用于石家庄及周边区域的工程项目。
